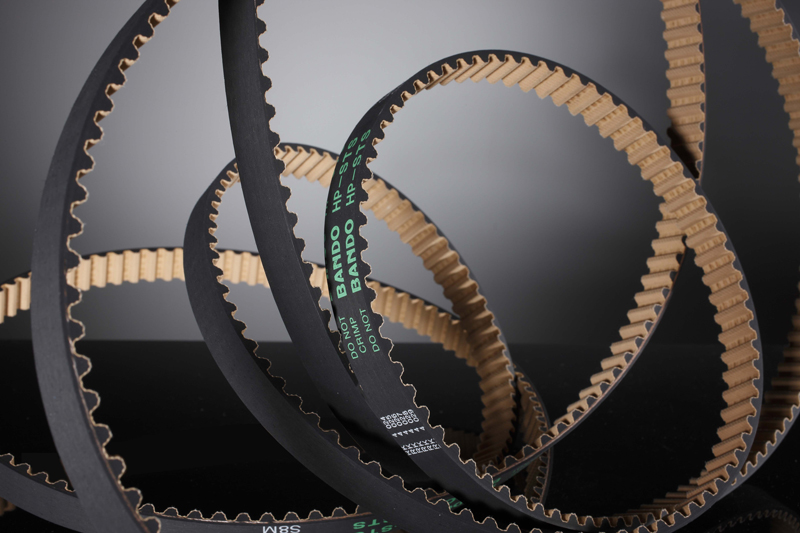

HP-STS BELT
สายพาน เอชพี – เอสทีเอส

(High-Performance Super -Torque Synchronous Belt)

จากความต้องส่วนใหญ่ คือ “ การประหยัดพื้นที่” ของเครื่องจักรอุตสาหกรรม
เราได้พัฒนา “HP-STS/HP-HTS/สายพานสำหรับงานหนัก” โดยใช้เทคโนโลยีและประสบการณ์ที่สั่งสมมายาวนานของเรา

คุณสมบัติ

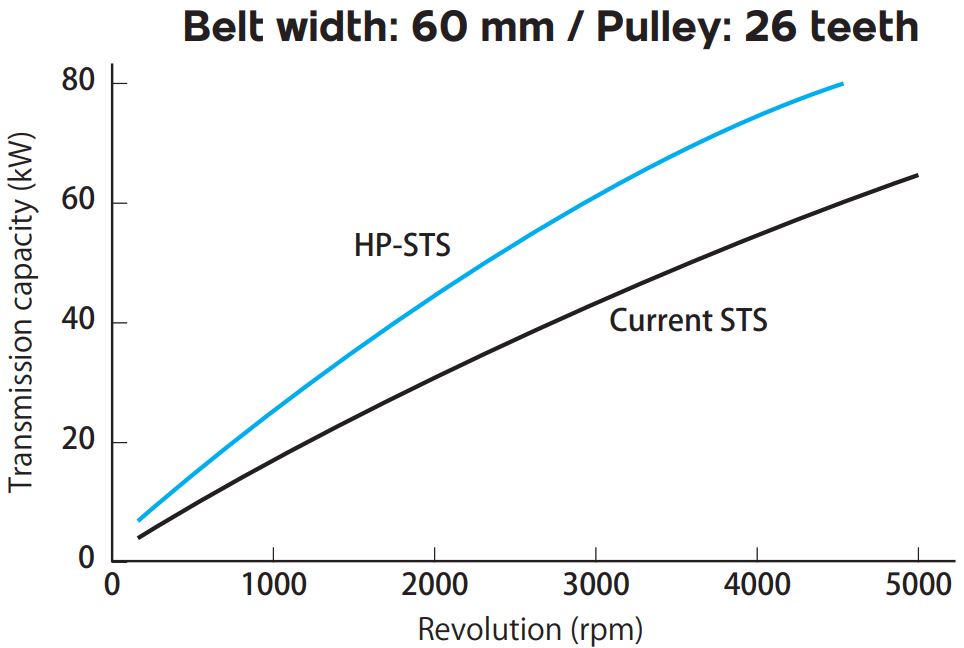

• ระบบส่งกำลังแรงบิดสูง

สายพาน HP-STS ให้แรงบิดที่สูงกว่าและการส่งกำลังที่สูงกว่าฟันสี่เหลี่ยมคางหมูปกติเนื่องจากตามทฤษฎีแล้วฟันที่ไม่เหมือนใครและได้รับแรงบิดสูงและการส่งกำลังสูงโดยใช้ส่วนประกอบที่มีความแข็งแกร่งสูง แม้จะแตกต่างกันไปขึ้นอยู่กับหน้างาน และมีความสามารถในการส่ง 1.4 ถึง 1.8 เท่าเมื่อเทียบกับ STS/HTS ปกติ

• เสียงรบกวนต่ำ

จากความกว้างของสายพานซึ่งแคบกว่าข้อกำหนดมาตรฐาน จึงสามารถลดเสียงรบกวนได้

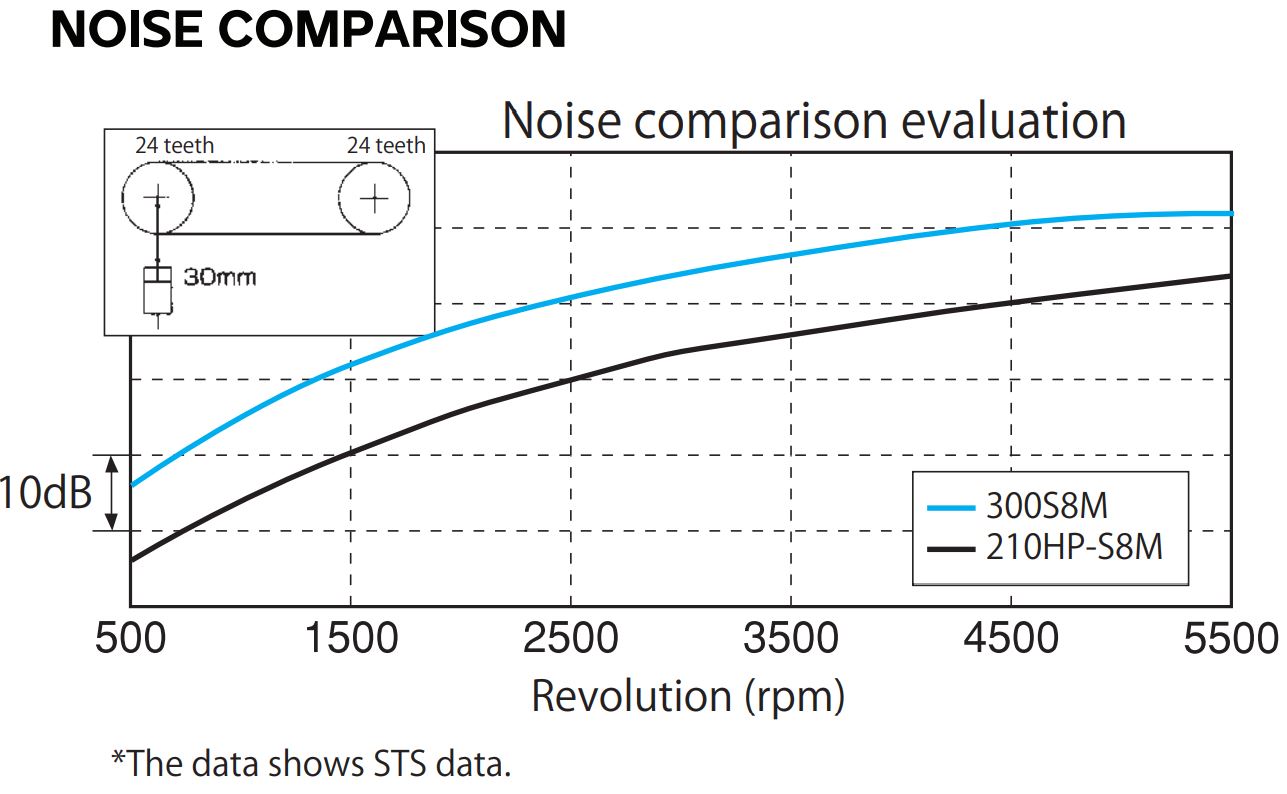

กราฟเปรียบเทียบเสียง

การประเมินเปรียบเทียบเสียงรบกวน

• ขนาดมู่เลย์กะทัดรัด

ความสามารถในการส่งกำลังที่สูงช่วยทำให้ใช้ได้กับมู่เล่ย์ที่มีความกว้างและเส้นผ่านศูนย์เล็กกว่ามาตรฐานซึ่งเป็นการออกแบบที่กะทัดรัด

• มู่เลย์ที่ใช้

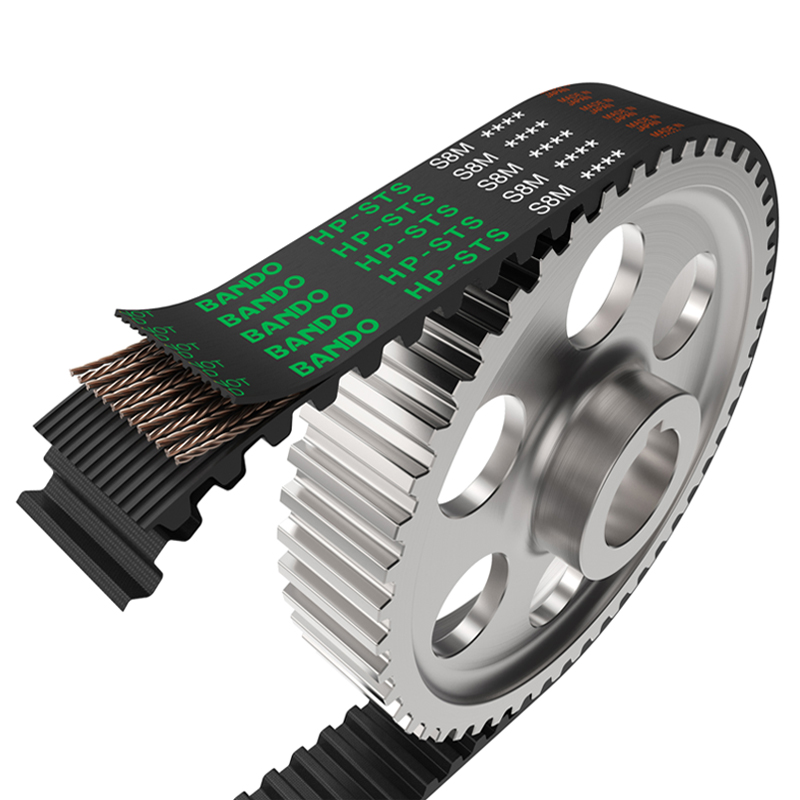

 HP-STS สามารถใช้ได้กับมู่เล่ย์ STS

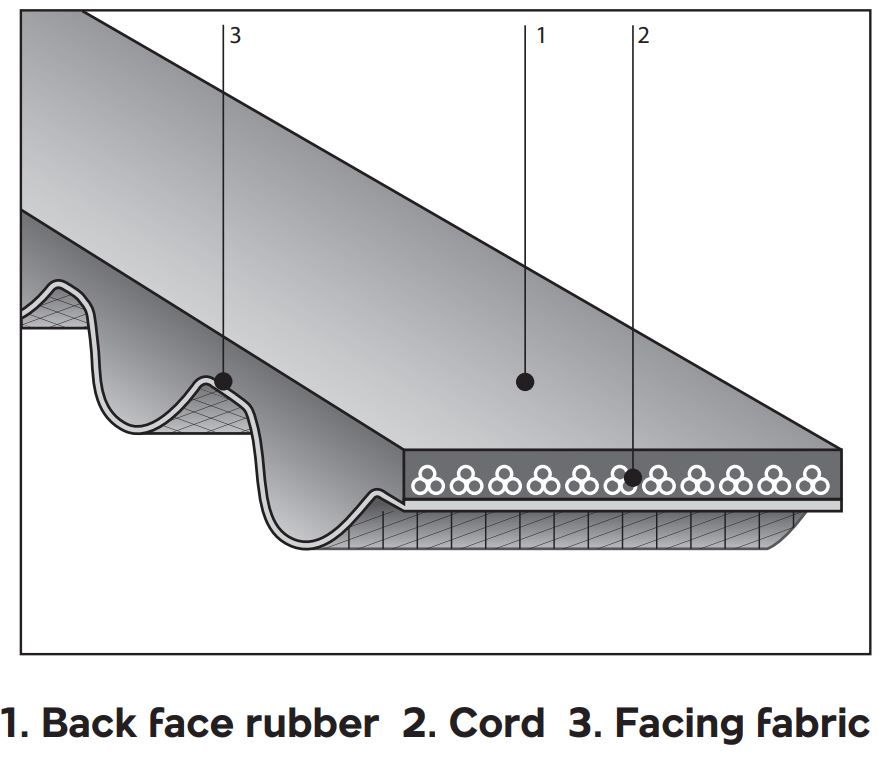

โครงสร้างของสายพาน

■ หน้ายางด้านหลัง : การเสียรูปเล็กน้อย เพราะความแข็งแรงจากยางสังเคราะห์
■ เส้นใยรับแรง : เป็นเส้นใยที่ให้ขนาดมีความเสถียรและให้ความยืดหยุ่น
■ หน้าผ้าใบ : มีเสียงรบกวนต่ำ ซึ่งเกิดจากการปรับปรุงผิวผ้าใบ ซึ่งปัจจัยการเสียดทานต่ำนี้เอง สายพานประเภท S14M จึงมีผ้าใบ 2 ชั้น ช่วยลดเสียงรบกวนและเพิ่มความทนทาน นอกจากนี้ HP-S5M ก็มีคุณสมบัติของหน้าผ้าใบเช่นเดียวกัน

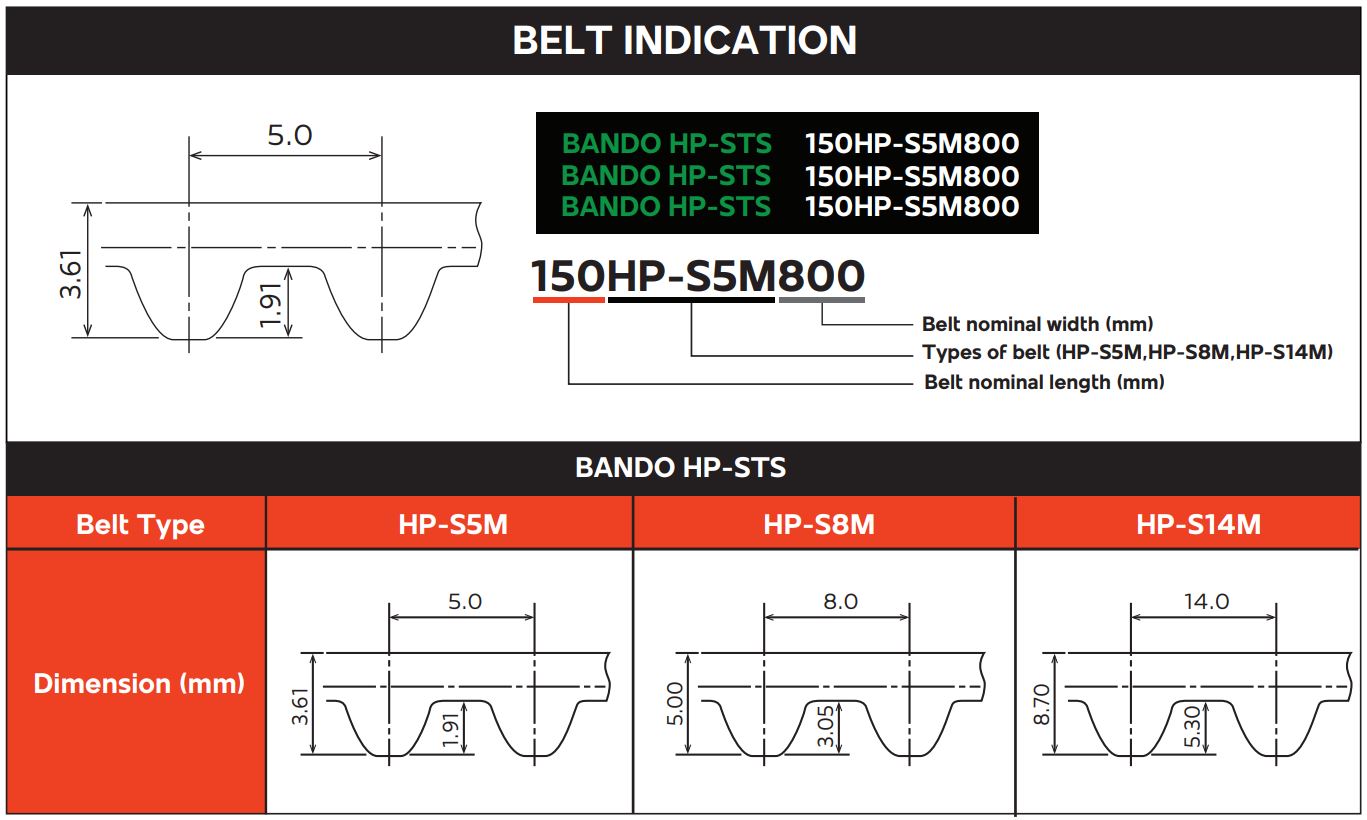

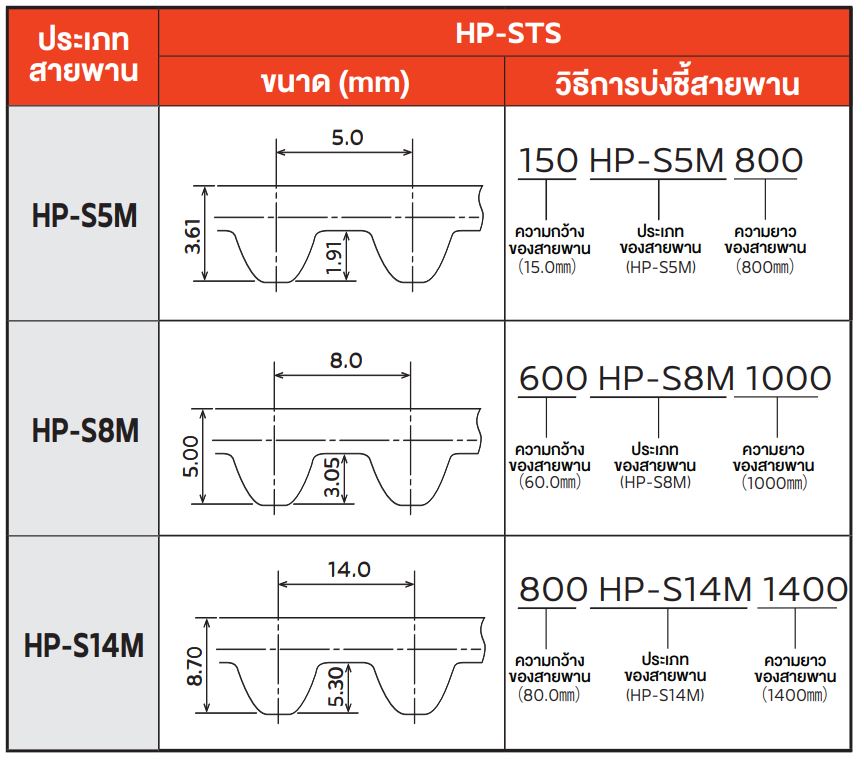

รูปแบบของขนาดฟันและวิธีการบ่งชี้

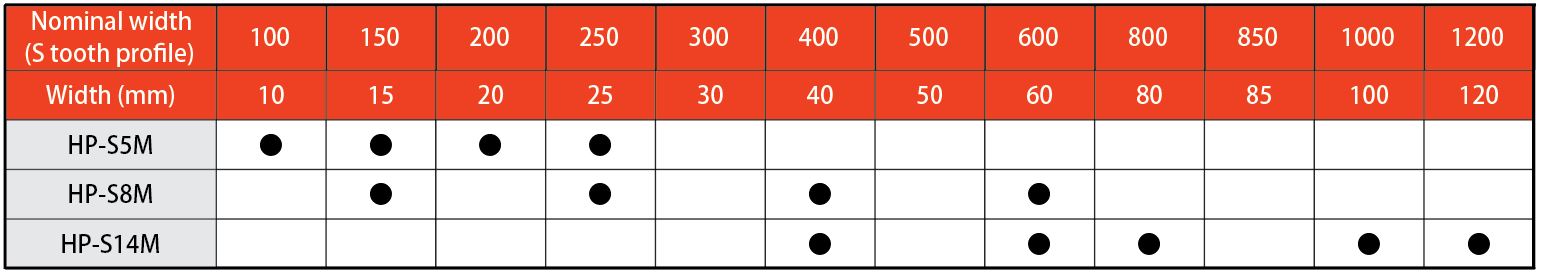

ความยาวของสายพาน

หมายเหตุ: สำหรับความกว้างของสายพานอื่นๆ นอกเหนือจากข้างต้น โปรดติดต่อเรา
* สำหรับฟันแบบ S ความกว้างที่ระบุ ใช้ 10 คูณความกว้างของสายพาน
