Description
General purpose / การใช้งานทั่วไป

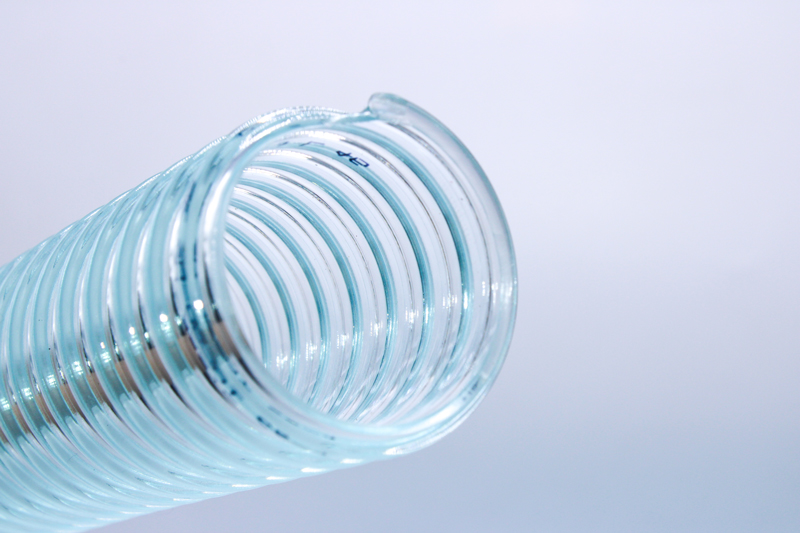

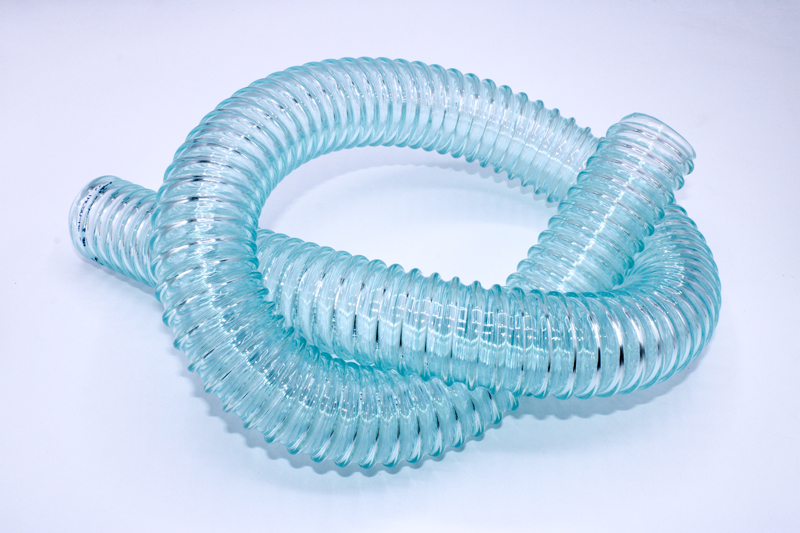

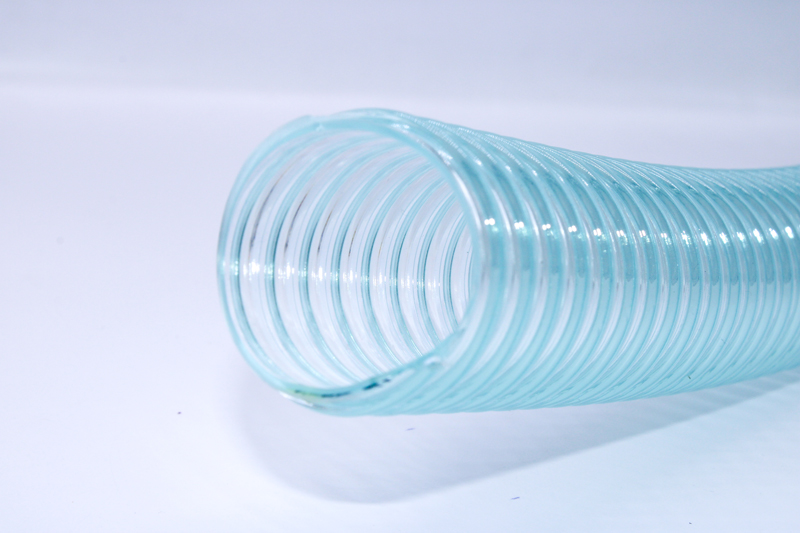

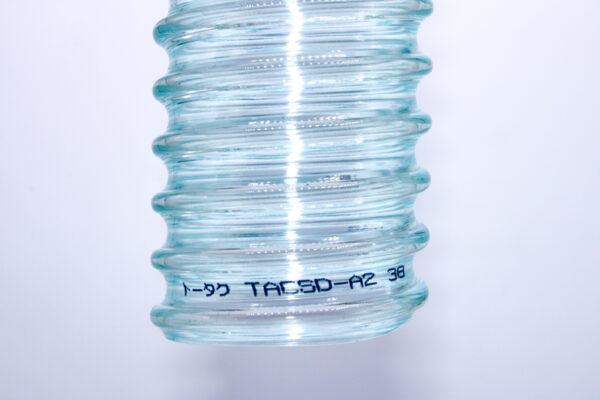

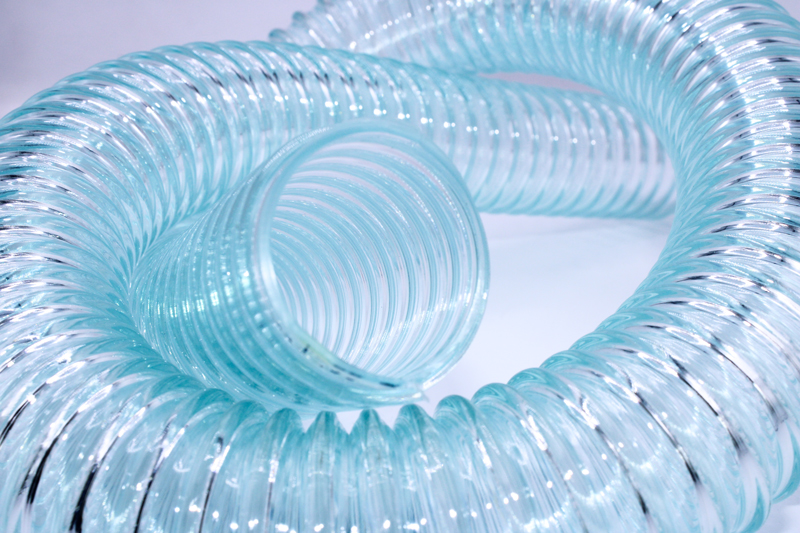

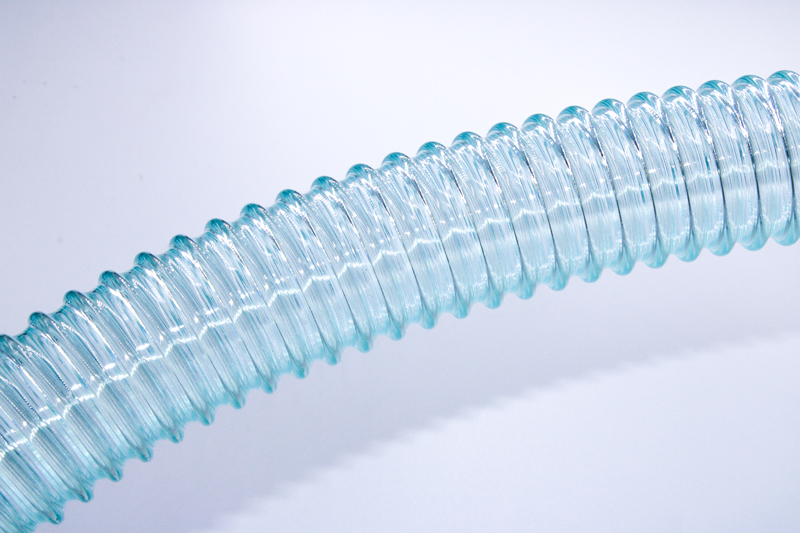

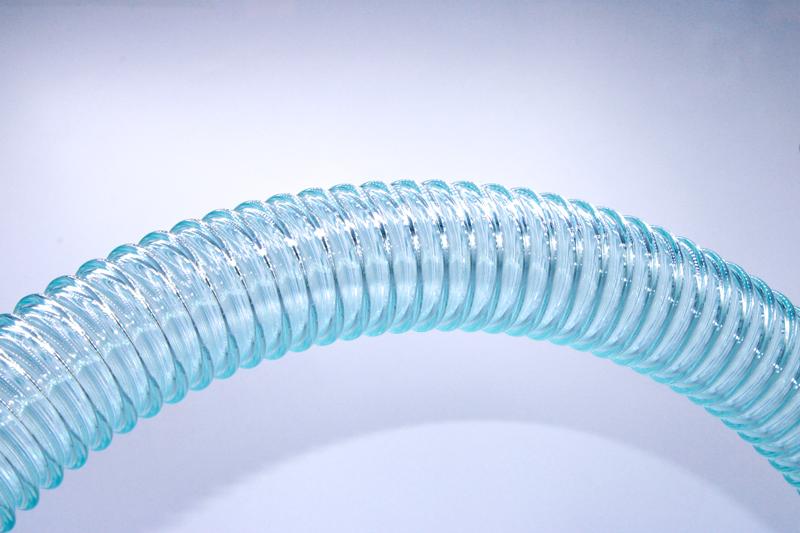

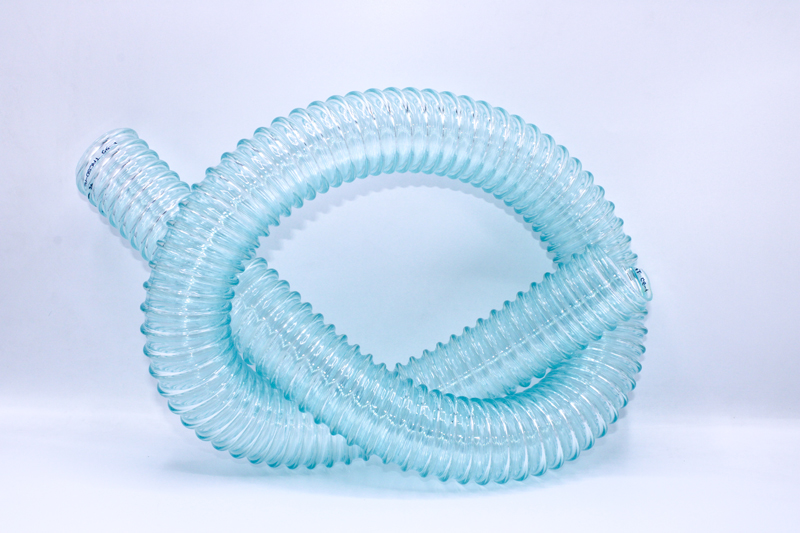

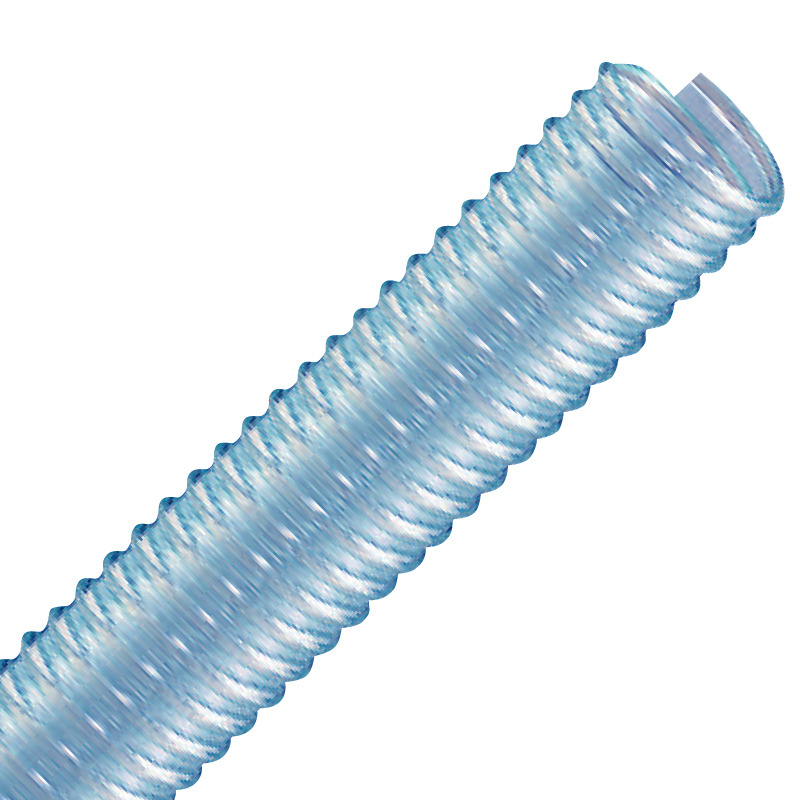

TOTAKU SD-A2
Usable Temperature Range (°C) = -10 ~ 50 / ช่วงอุณหภูมิที่สามารถใช้งานได้ (°C) = -10 ~ 50

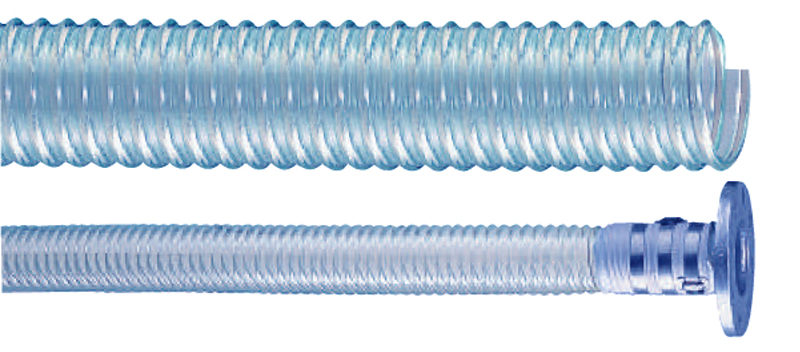

Flat band swaging by smoothing surface (JIS Flange) /
บีบอัดแถบรัดแบบเรียบโดยปรับพื้นผิวให้เรียบ (หน้าแปลน JIS)
- Economy model of TOTAKU SD-A
- More flexible and lighter weight than TOTAKU SD-A
- รุ่นประหยัดของ TOTAKU SD-A
- โค้งงอได้มากกว่าและน้ำหนักเบากว่า TOTAKU SD-A
ขนาดมาตรฐานและคุณสมบัติ
SD-A2

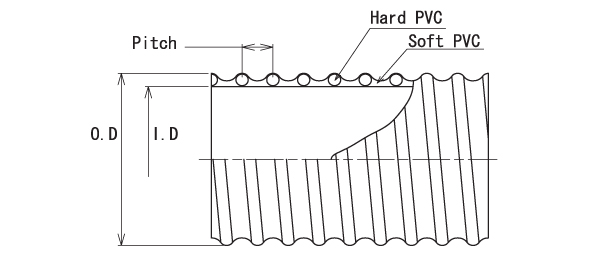

| Nominal diameter | I.D. (mm) | O.D. (mm) | Pitch (mm) | Weight (Reference) (g/m) | L/Coil (m) | Allowable pressure (at room temperature) | Allowable bending radius | |
| mm | inch | Bar (MPa) | ||||||
| 25 | 1 | 25.4 | 30.8 | 7.5 | 200 | 50 | 2 (0.20) | 70 |
| 32 | 1 (1/4) | 32.0 | 38.2 | 8.5 | 255 | 1.5 (0.15) | 80 | |
| 38 | 1(1/2) | 38.0 | 44.6 | 9.0 | 385 | 90 | ||
| 50 | 2 | 50.8 | 58.0 | 10.0 | 540 | 1 (0.10) | 150 | |
| 65 | 2(1/2) | 63.5 | 73.0 | 14.3 | 810 | 20•50 | 180 | |
| 75 | 3 | 76.2 | 87.5 | 15.1 | 1135 | 210 | ||
| 100 | 4 | 101.6 | 115.0 | 16.4 | 1965 | 300 | ||
| 125 | 5 | 125.9 | 141.6 | 22.0 | 2520 | 20 | 350 | |
